Tủ Biến Tần Solar: “Lá Chắn” Bảo Vệ Inverter & Cách Chọn 2025

Bạn đã bao giờ tự hỏi: Điều gì giữ cho “bộ não” của hệ thống điện mặt trời (Inverter) hoạt động ổn định suốt 20 năm giữa thời tiết khắc nghiệt? Câu trả lời không chỉ nằm ở chất lượng tấm pin, mà còn phụ thuộc vào một thành phần thầm lặng nhưng cực kỳ quan trọng: tủ biến tần.

Tại NettekSolar, chúng tôi thường ví tủ biến tần như một “chiếc áo giáp”. Nếu Inverter là trái tim bơm dòng điện đi khắp ngôi nhà, thì tủ điện chính là lồng ngực bảo vệ trái tim ấy khỏi các tác nhân gây hại như sét lan truyền, quá tải hay chập cháy. Trong bài viết chuyên sâu này, đội ngũ kỹ thuật của netteksolar.vn sẽ cùng bạn giải mã chi tiết về thiết bị này, từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn chuẩn xác nhất để bảo vệ túi tiền của bạn.

Những điểm chính

Trước khi đi vào chi tiết kỹ thuật, dưới đây là những điều cốt lõi bạn cần nắm rõ:

• Định nghĩa chuẩn Solar: Trong năng lượng mặt trời, tủ biến tần (hay tủ điện bảo vệ Inverter) là nơi tập trung các thiết bị đóng cắt (CB), chống sét (SPD) và đo đếm để bảo vệ Inverter.
• Vai trò sống còn: Ngăn chặn sét lan truyền và sự cố lưới điện làm hỏng Inverter (thiết bị đắt tiền nhất hệ thống).
• Phân loại: Cần phân biệt tủ cho hệ hòa lưới (On-grid), độc lập (Off-grid) và Hybrid vì cấu trúc đấu nối khác nhau.
• Tiêu chuẩn an toàn: Vỏ tủ phải đạt chuẩn IP65 (nếu lắp ngoài trời) và các thiết bị bên trong phải có xuất xứ rõ ràng.
• Đầu tư thông minh: Chi phí cho một tủ điện đạt chuẩn chỉ chiếm 2-5% tổng dự án nhưng bảo vệ 100% rủi ro về thiết bị.

1. Tủ biến tần là gì? Phân biệt khái niệm trong ngành điện

Khi tìm kiếm từ khóa “tủ biến tần“, bạn có thể bắt gặp hai khái niệm hoàn toàn khác nhau. Để tránh nhầm lẫn khi mua hàng, NettekSolar xin làm rõ như sau:

1.1. Trong công nghiệp tự động hóa (Industrial Automation)

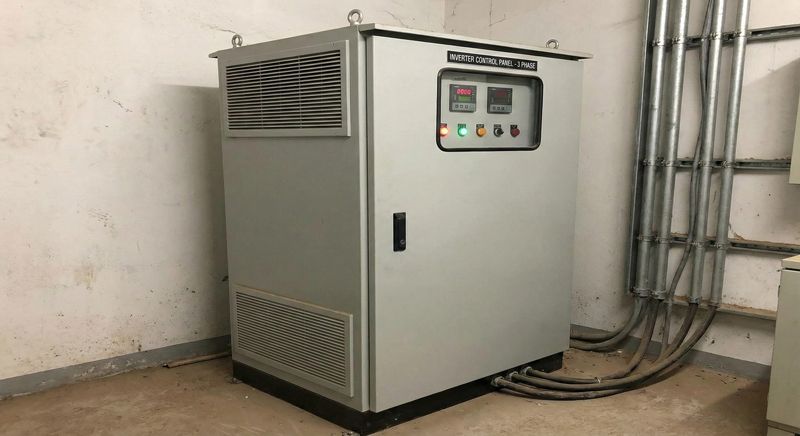

Ở các nhà máy, tủ biến tần (Inverter Cabinet) là tủ chứa thiết bị biến tần (VFD – Variable Frequency Drive) dùng để điều khiển tốc độ động cơ, máy bơm hoặc băng tải. Mục đích chính là tiết kiệm điện cho motor và điều khiển quy trình sản xuất.

1.2. Trong năng lượng mặt trời (Solar Energy) – Trọng tâm bài viết

Đây là định nghĩa chúng ta sẽ tập trung phân tích. Trong hệ thống Solar, tủ biến tần (thường gọi là Tủ điện Solar, Tủ Combiner Box tích hợp, hoặc Tủ bảo vệ Inverter) là tủ chứa các thiết bị bảo vệ ở cả hai phía:

• Phía DC (Một chiều): Nhận điện từ tấm pin mặt trời đi vào.
• Phía AC (Xoay chiều): Nhận điện từ Inverter đi ra lưới hoặc tải tiêu thụ.

Nó đóng vai trò là trạm trung chuyển, giúp người dùng dễ dàng thao tác vận hành, bảo trì và quan trọng nhất là cắt ly hệ thống ngay lập tức khi có sự cố.

Tham khảo thêm: Để hiểu rõ hơn về thiết bị mà chiếc tủ này bảo vệ, bạn hãy xem bài viết Biến Tần Độc Lập Là Gì? Cách Chọn Inverter Off-grid Tốt Nhất 2025 của chúng tôi.

2. Tại sao hệ thống Solar bắt buộc phải có tủ biến tần?

Nhiều khách hàng khi tự lắp đặt thường hỏi chúng tôi: “Tại sao không đấu dây trực tiếp vào Inverter cho tiết kiệm?”. Đây là một sai lầm nguy hiểm. Dưới đây là 3 lý do “sống còn”:

An toàn cho thiết bị (Bảo vệ tài sản)

Inverter là thiết bị điện tử nhạy cảm và đắt tiền nhất (chiếm 20-30% giá trị hệ thống). Một cú sét đánh gần hoặc điện lưới tăng áp đột ngột có thể làm cháy bo mạch Inverter ngay lập tức. Tủ biến tần chứa thiết bị chống sét lan truyền (SPD) sẽ “hy sinh” để cắt dòng sét xuống đất, bảo vệ Inverter an toàn.

An toàn cho con người (Vận hành & Bảo trì)

Khi cần sửa chữa hoặc vệ sinh tấm pin, bạn cần một nơi để ngắt điện hoàn toàn. Tủ biến tần cung cấp các Aptomat (CB) để bạn cô lập dòng điện DC (từ tấm pin) và AC (từ lưới) một cách an toàn, tránh nguy cơ bị điện giật.

Tính thẩm mỹ và chuyên nghiệp

Thay vì dây điện chằng chịt, một chiếc tủ được đấu nối gọn gàng, có đèn báo pha, đồng hồ đo đếm sẽ giúp hệ thống trông chuyên nghiệp hơn, dễ dàng theo dõi hiệu suất và tăng giá trị cho ngôi nhà.

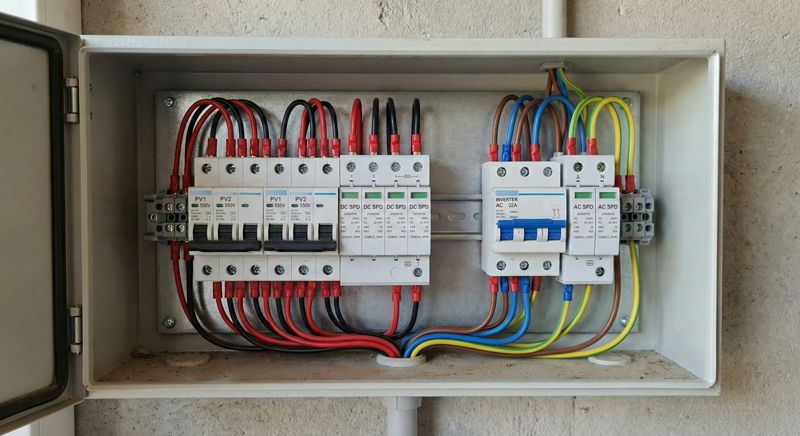

3. “Giải phẫu” một tủ biến tần Solar đạt chuẩn

Một chiếc tủ biến tần chất lượng tại netteksolar.vn không chỉ là một chiếc hộp rỗng. Nó là sự kết hợp của các linh kiện được tính toán kỹ lưỡng.

Thành phần	Chức năng chính	Lưu ý quan trọng
Vỏ tủ điện	Chứa và bảo vệ linh kiện.	Nên chọn loại sơn tĩnh điện hoặc nhựa ABS cao cấp. Chuẩn IP65 nếu lắp ngoài trời để chống nước/bụi.
Aptomat DC (DC Breaker)	Đóng cắt nguồn điện từ tấm pin xuống.	Phải dùng chuyên dụng cho điện 1 chiều (DC), chịu được điện áp cao (500V – 1000V). Tuyệt đối không dùng CB AC thay thế.
Chống sét lan truyền DC (DC SPD)	Bảo vệ Inverter khi sét đánh vào giàn pin.	Chọn loại Type 2 cho dân dụng. Có đèn báo trạng thái (Xanh = Tốt, Đỏ = Hỏng).
Aptomat AC (AC Breaker)	Đóng cắt nguồn điện từ Inverter ra lưới/tải.	Chọn dòng định mức phù hợp với công suất Inverter (Ví dụ: Inverter 5kW dùng CB 32A-40A).
Chống sét lan truyền AC (AC SPD)	Bảo vệ Inverter khỏi sự cố từ lưới điện.	Cần hệ thống tiếp địa (cọc đồng) đạt chuẩn (< 4 Ohm) để hoạt động hiệu quả.
Phụ kiện khác	Đèn báo, cầu chì, dây dẫn, máng nhựa.	Dây dẫn trong tủ phải được bấm cos chắc chắn để tránh move (phát nhiệt) gây cháy.

Hình ảnh minh họa

Tại đây nên chèn hình ảnh sơ đồ đấu nối bên trong một tủ điện Solar chuẩn.

4. Phân loại tủ biến tần theo nhu cầu sử dụng

Tùy thuộc vào hệ thống bạn lắp đặt, cấu trúc của tủ biến tần sẽ thay đổi. Việc chọn sai loại tủ có thể khiến hệ thống không hoạt động hoặc mất an toàn.

4.1. Tủ cho hệ thống Hòa lưới (On-grid)

Đây là loại phổ biến nhất. Tủ khá đơn giản, tập trung vào việc bảo vệ dòng điện đi từ pin xuống và dòng đẩy ra lưới.

• Đặc điểm: Thường có 1 nhánh DC (hoặc 2 nhánh tùy số MPPT) và 1 nhánh AC.

4.2. Tủ cho hệ thống Độc lập (Off-grid)

Hệ thống này không nối lưới, điện được lưu vào ắc quy/pin Lithium.

• Đặc điểm: Tủ phức tạp hơn vì có thêm CB bảo vệ đường sạc ắc quy (Battery Breaker). Dòng điện từ ắc quy rất lớn nên cần CB chuyên dụng chịu dòng cao (100A – 200A).

4.3. Tủ cho hệ thống Hybrid (Lai ghép)

Đây là loại phức tạp nhất và cần kỹ thuật cao nhất.

• Đặc điểm: Tủ phải xử lý 3 luồng điện: Từ Pin mặt trời, Từ Lưới điện, và Từ Pin lưu trữ. Ngoài ra còn có cổng “Load ưu tiên” (Back-up) để cấp điện khi mất lưới.
• Lưu ý: Nếu bạn đang quan tâm đến các dòng Inverter Hybrid hiện đại, hãy tham khảo bài viết Top 7 Inverter Hybrid Tốt Nhất 2025: Đánh Giá Thực Tế Từ Chuyên Gia để chọn tủ điện tương xứng với thiết bị cao cấp này.

5. Hướng dẫn chọn mua tủ biến tần: Đừng để “Tiền mất tật mang”

Thị trường hiện nay tràn lan các loại tủ điện giá rẻ, lắp ráp sơ sài. Tại NettekSolar, chúng tôi khuyên bạn tuân thủ 4 nguyên tắc vàng sau:

Nguyên tắc 1: Đúng công suất, đúng điện áp

Đừng mua một chiếc tủ biến tần 3kW để lắp cho máy 10kW. Aptomat sẽ nhảy liên tục hoặc cháy nổ.

• Điện áp DC: Kiểm tra xem Inverter của bạn chịu được bao nhiêu Vol (thường là 550V hoặc 1000V) để chọn SPD và CB DC tương ứng.
• Số lượng String: Inverter có mấy đầu vào PV? Tủ điện phải có số lượng đường vào tương ứng.

Nguyên tắc 2: Chất lượng linh kiện bên trong

“Tốt gỗ hơn tốt nước sơn”. Vỏ tủ có thể đẹp, nhưng nếu ruột là hàng trôi nổi, rủi ro là rất lớn.

• Thương hiệu khuyên dùng: Schneider, Panasonic, Chint, Suntree.
• Cảnh báo: Tránh xa các loại CB DC không có nhãn mác hoặc chữ in mờ nhòe.

Nguyên tắc 3: Khả năng tản nhiệt

Các thiết bị đóng cắt khi hoạt động sẽ sinh nhiệt. Một tủ biến tần tốt phải có khe thoáng khí hoặc quạt tản nhiệt (đối với tủ công nghiệp công suất lớn) để đảm bảo nhiệt độ bên trong không quá 50 độ C.

Nguyên tắc 4: Chi phí hợp lý

Giá cả luôn đi đôi với chất lượng. Một tủ điện chuẩn thường có giá từ 1.500.000đ đến 5.000.000đ tùy công suất. Để có cái nhìn tổng quan về chi phí, bạn có thể xem thêm Báo Giá Biến Tần Năng Lượng Mặt Trời 2025: Mới Nhất & Chi Tiết.

6. Dự án thực tế: “Cứu sống” hệ thống 12kW tại Đồng Nai

Để minh chứng cho tầm quan trọng của tủ biến tần, chúng tôi xin chia sẻ một câu chuyện thực tế từ khách hàng của NettekSolar.

Thách thức (Challenge)

Anh Hùng (Trảng Bom, Đồng Nai) lắp đặt hệ thống Hybrid 12kW. Khu vực nhà anh nằm ở vùng đồi trống, mật độ sét đánh vào mùa mưa rất cao. Anh rất lo lắng cho bộ Inverter Hybrid Deye trị giá gần 80 triệu đồng của mình.

Giải pháp (Solution)

Đội ngũ kỹ thuật netteksolar.vn đã tư vấn anh không sử dụng tủ điện tặng kèm thông thường. Thay vào đó, chúng tôi thiết kế riêng một tủ biến tần tích hợp:

• Vỏ tủ kim loại sơn tĩnh điện dày 1.2mm.
• Thiết bị chống sét lan truyền (SPD) Type 2 của hãng Suntree cho cả 2 cực AC và DC.
• Hệ thống tiếp địa độc lập với cọc đồng mạ 2.4m, đo điện trở đất đạt 3.8 Ohm.

Kết quả (Results)

Tháng 6/2024, một cơn giông lớn đánh vào đường dây điện lưới khu vực nhà anh Hùng.

• Hậu quả: Hàng loạt tivi, tủ lạnh của hàng xóm bị cháy nguồn.
• Hệ thống của anh Hùng: Bộ SPD AC trong tủ biến tần chuyển sang màu đỏ (báo hiệu đã cắt xung sét thành công và hỏng). Aptomat tự động nhảy.
• Thiệt hại: Chỉ tốn 600.000đ để thay thế cục chống sét (SPD) mới.
• Giá trị bảo vệ: Bộ Inverter 80 triệu đồng hoàn toàn vô sự, hoạt động trở lại bình thường ngay sau khi đóng điện.

“Lúc thấy đèn báo lỗi đỏ rực, tôi thót tim. Nhưng khi kỹ thuật NettekSolar xuống kiểm tra bảo Inverter vẫn sống khỏe, tôi mới thấy đầu tư cái tủ xịn là quyết định đúng đắn nhất.” – Anh Hùng chia sẻ.

7. Quy trình lắp đặt và bảo trì tủ biến tần

Dù bạn thuê đơn vị thi công hay tự lắp (DIY), hãy đảm bảo quy trình sau được thực hiện nghiêm túc:

Các bước lắp đặt

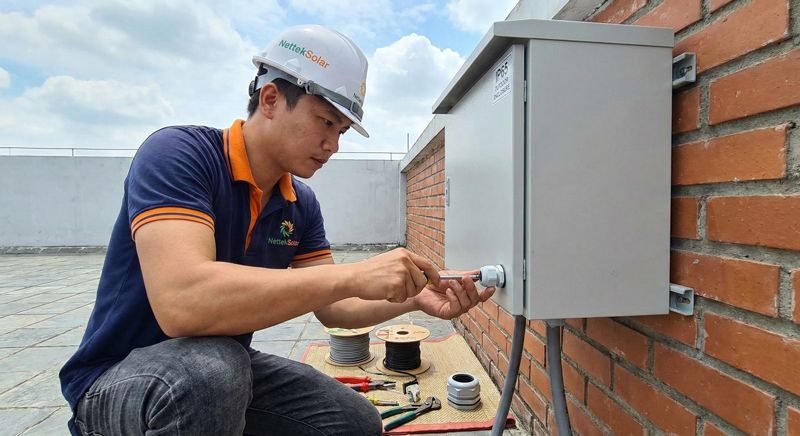

1. Cố định vỏ tủ: Chọn vị trí thoáng mát, tránh ánh nắng trực tiếp, độ cao vừa tầm mắt (khoảng 1.4m – 1.6m).
2. Đi dây: Sử dụng dây cáp Solar chuyên dụng (4mm2 hoặc 6mm2). Bấm đầu cos kỹ càng.
3. Đấu nối: Tuân thủ nguyên tắc “Dương vào Dương, Âm vào Âm” đối với DC. Siết ốc thật chặt để tránh move điện.
4. Tiếp địa: Đây là bước bắt buộc. Nối dây tiếp địa từ vỏ tủ và SPD xuống cọc tiếp địa.

Bảo trì định kỳ

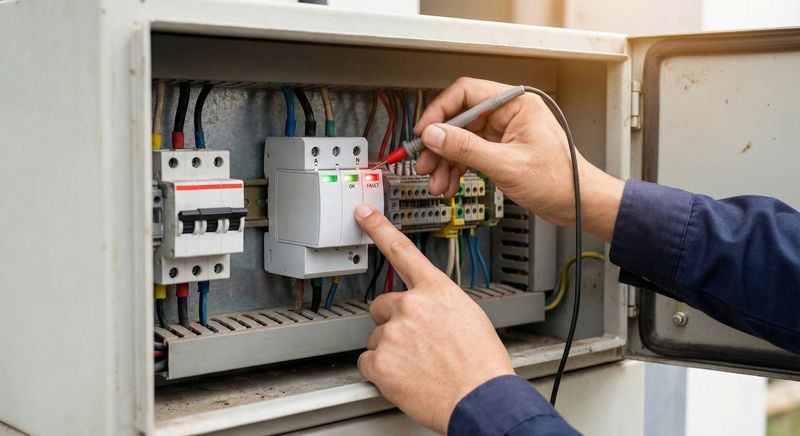

• Kiểm tra đèn báo SPD: Mỗi tháng 1 lần, hãy nhìn vào cửa sổ hiển thị của thiết bị chống sét. Nếu màu Xanh là bình thường, màu Đỏ là đã hỏng cần thay thế.
• Kiểm tra nhiệt độ: Sờ tay vào vỏ aptomat khi hệ thống đang phát công suất cao nhất (giữa trưa). Nếu quá nóng, có thể do tiếp xúc kém hoặc quá tải.
• Siết lại ốc: 6 tháng/lần, ngắt điện và dùng tua vít siết lại các điểm đấu nối.

8. Kết luận

Tủ biến tần không chỉ là một phụ kiện đi kèm, nó là vệ sĩ đắc lực bảo vệ sự đầu tư dài hạn của bạn. Một hệ thống điện mặt trời muốn hoạt động bền bỉ 20-25 năm không thể thiếu một chiếc tủ điện được thiết kế chuẩn mực, linh kiện chính hãng và lắp đặt đúng kỹ thuật.

Tại NettekSolar, chúng tôi cam kết cung cấp các giải pháp tủ điện được “may đo” riêng cho từng hệ thống, đảm bảo tiêu chuẩn an toàn cao nhất (YMYL). Đừng để rủi ro thiên tai hay sự cố lưới điện đánh bay hàng chục triệu đồng của bạn chỉ vì tiết kiệm một chiếc tủ bảo vệ.

Nếu bạn cần tư vấn thiết kế tủ điện hoặc nâng cấp hệ thống hiện có, hãy liên hệ ngay với chúng tôi. Ngoài cung cấp tủ điện và vật tư lẻ, NettekSolar còn là đơn vị tổng thầu thi công uy tín. Xem ngay: Báo giá lắp điện năng lượng mặt trời (Miễn phí khảo sát & Thiết kế tủ điện)

Liên hệ 0979.300.098 để được kỹ sư NettekSolar hỗ trợ miễn phí ngay hôm nay!
